■ 用途及特點
我廠生產的HL型環鏈離心斗式提升機，由運動部分(料斗與牽引鏈條)、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成(見下圖)。
本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。
本提升機的牽引機構是兩根環形鏈條
■ 工作原理和結構
針對不同的使用要求，本機具有下列不同的制法和裝法：
1、按料斗形狀分為兩種
S制法--帶有深園底形料斗
Q制法--帶有淺園底形料斗
2、按上部區段卸料口的形式分為兩種
X1 制法--帶有傾斜法蘭的卸料口
X2 制法--帶有水平法蘭的卸料口
3、按下部區段進料口的形式分為兩種
J1 制法--進料口的斜面與水平面成45 角
J2 制法--進料口的斜面與水平面成60 角
4、按中間機殼側面檢視門的位置分為四種
K1 制法--中間機殼側面帶有下端左檢視門
K2 制法--中間機殼側面帶有下端右檢視門
K3 制法--中間機殼側面帶有上端左檢視門
K4 制法--中間機殼側面帶有上端右檢視門
5、按中間機殼端面檢視門的位置分為兩種
Z1 制法--中間機殼端面帶有下端檢視門
Z2 制法--中間機殼端面帶有上端檢視門

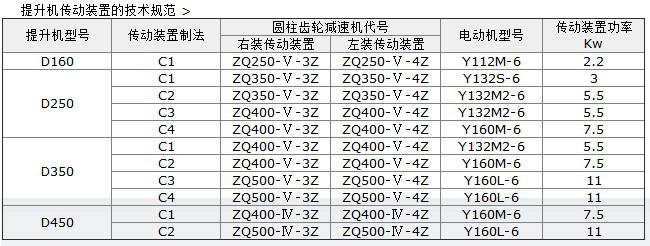

6、按傳動裝置對提升機的相對位置分為兩種
左裝--傳動裝置在左側
右裝--傳動裝置在右側
